SPTYW03        SPTYW23        SPTYWA23        SPTYWL23        SPTYWP03        SPTYWP23        SPTYWPA23        SPTYWPL23

TB/T 3100.1~5-2017《铁路数字信号电缆》

一、产品名称及型号规格

1、塑料护套铁路数字信号电缆：SPTYW03、SPTYW23

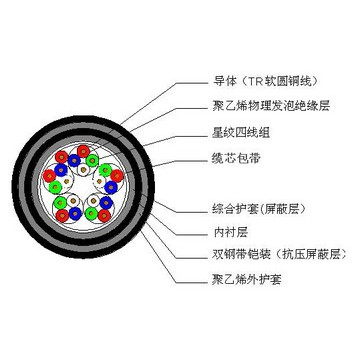

2、综合护套铁路数字信号电缆：SPTYWA23

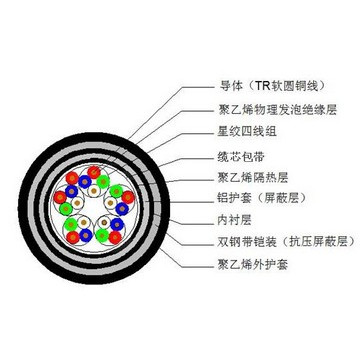

3、铝护套铁路数字信号电缆：SPTYWL23

1～3规格：4、6、8、9、12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61

4、塑料护套内屏障铁路数字信号电缆：SPTYWP03、SPTYWP23

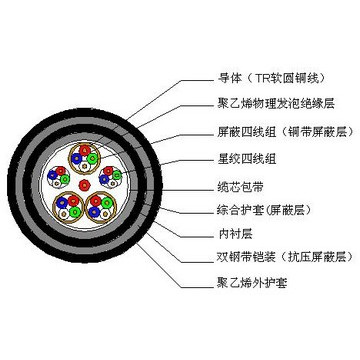

5、综合护套内屏障铁路数字信号电缆：SPTYWPA23

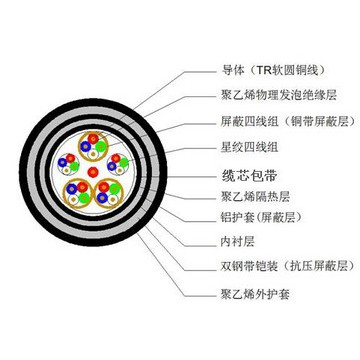

6、铝护套内屏障铁路数字信号电缆：SPTYWPL23

4～6规格：8B、12A、12B、14A、14B、16A、16B、19A、19B、21A、21B、24A、24B、28A、28B、30A、30B、33A、37A、42A、44A、48A、33B、37B、42B、44B、48B

二、手艺特点

本产品绝缘单线接纳“皮-泡-皮”三层共挤物剃头泡聚烯烃绝缘结构，，，，，，，在知足TB/T 2476-2017《铁路信号电缆》指标的基础上，，，，，，，综合电气性能进一步优化，，，，，，，其中交流额定电压提高了1.5倍，，，，，，，导电线芯绝缘电阻提高两倍，，，，，，，事情电容下降40%，，，，，，，降低了传输衰耗，，，，，，，提高了电缆的清静可靠性。。。。。。。。增添了传输衰减、阻抗、串音等项通讯传输指标，，，，，，，具有传输模拟信号（1MHz）、数字信号（2M bit/s）、及交流750V或直流1100V电力的功效。。。。。。。。其中内屏障铁路数字信号电缆可以传输相同或不相同频率的信号在统一根电缆内传输，，，，，，，解决了铁路数字信号电缆“同频差别缆”的弱点，，，，，，，提高了铁路系统中信息的传输效率。。。。。。。。

三、使用特征

1、电缆的使用情形温度为－40℃～＋60℃，，，，，，，敷设的情形温度不低于－10℃。。。。。。。。

2、电缆的恒久事情温度应不凌驾＋70℃。。。。。。。。

3、电缆的允许弯曲半径：非铠装电缆应不小于电缆外径的10倍；；；；；；铠装电缆应不小于电缆外径的15倍；；；；；；内屏障电缆应不小于电缆外径的20倍。。。。。。。。

本产品适用于铁路信号中ZPW-2000A无绝缘轨道电路自动闭塞系统，，，，，，，可知足10km传输距离要求。。。。。。。。用于列控自动装置和超速防护系统地面装备，，，，，，，微机联锁、微机监测系统、大功率电动转辙机等有关信号装备和控制装置之间传输控制信息、监测信息和电能。。。。。。。。浚？？？？？勺鑫狣MIS下层信息，，，，，，，营业电话和区域通讯的传输通道，，，，，，，并可替换“铁路信号电缆（PTY缆）”用于其它制式的信号系统中。。。。。。。。
